Instalace sanitárních čerpadel SFA SANIBROY®

Instalací sanitárního čerpadla se rozumí:

• Připojení čerpadla na zařizovací předměty.
• Zhotovení odpadního potrubí od čerpadla do hlavní kanalizace.
• Napojení čerpadla na zařízovací předměty.
• Uvedení čerpadla do provozu a odzkoušení systému jako celku.

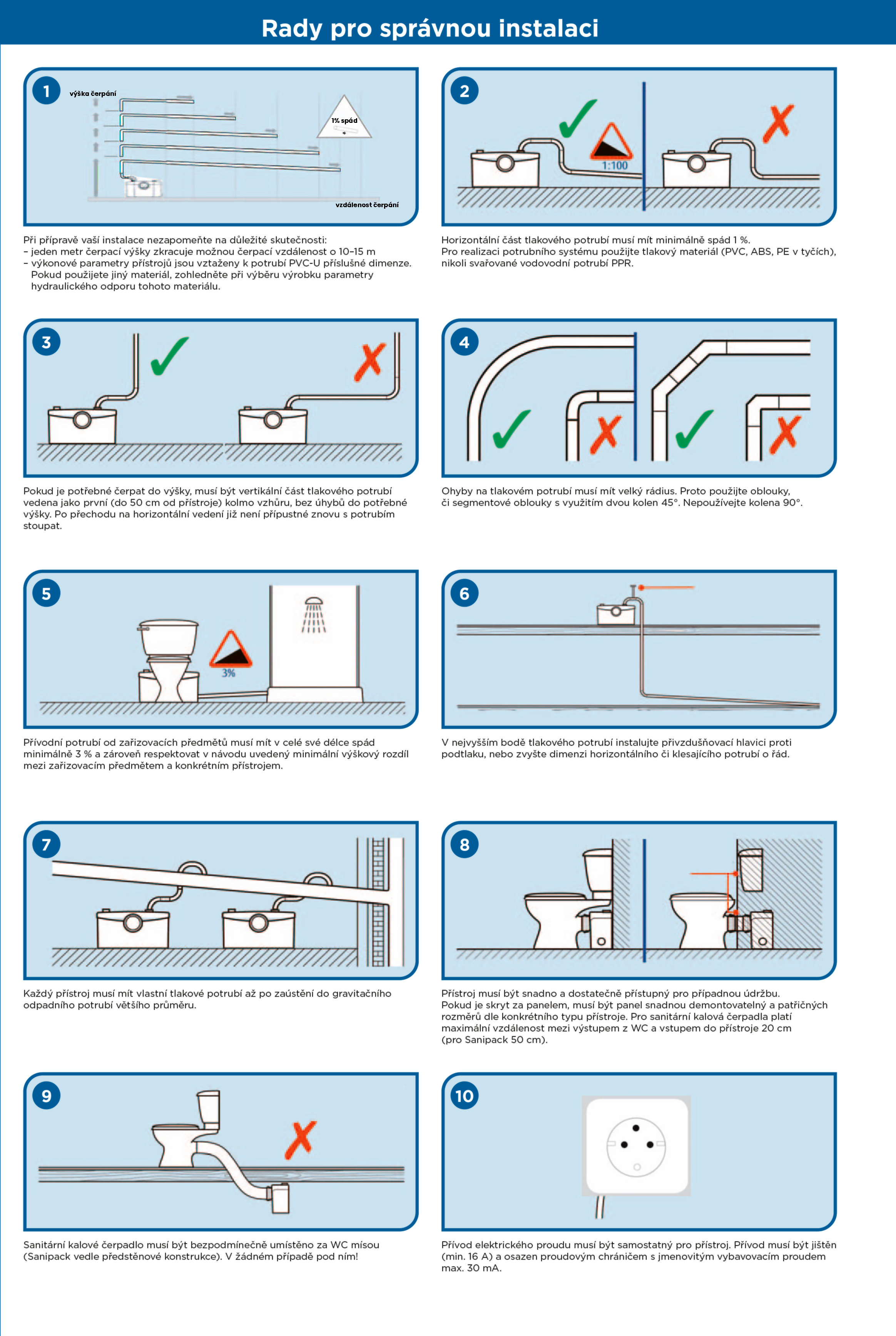

• Tipy pro úspěšnou instalaci.

Instalaci čerpadla je nutné provádět v souladu s návodem pro sanitární čerpadlo (jenž je součástí balení každého nového čerpadla) a nejlépe ji svěřit autorizované firmě.

Při nedodržení postupů uvedených v návodu na sanitární čerpadlo nelze uplatňovat záruku na čerpadlo.
Mimo to dochází k usazování nečistot v potrubí, neprůchodnosti odpadního potrubí na výtlaku čerpadla,
nedostatečnému vyplachování systému čerpadla, snížení výkonu čerpadla, přetěžování, přehřívání a poškození mechanických a elektrických dílů čerpadla což vede ke snížení životnosti, zvýšené poruchovosti systému a vzniku neopravitelných závad na čerpadle.

Instalace odpadního výtlačného potrubí:

Předepsaný tvar
• Při čerpání do výšky je svislá vzdálenost překonána hned u čerpadla, bez odboček a úhybů na potrubí.
• Veškeré ohyby na potrubí musí být řešeny pomocí oblouků (tj. nikoli kolen 90°).
  - [definice oblouku]
• Horizontální potrubí je vedeno s minimálně 1% spádem do hlavní kanalizace (tj. 1cm spádu na 1m délky potrubí).
• Odpadní potrubí od zařizovacích předmětů (umyvadlo, vana, sprcha atp.) je vedeno v minimálním spádu 3% (tj. 3cm spádu na 1m délky potrubí).

Správné rozměry
• Nepřekračovat maximální čerpací výšku a vzdálenost pro daný typ čerpadla. (čerpací výškou se rozumí vzdálenost od podlahy po nejvyšší bod potrubí).
• Maximální vnitřní průměr vertikálního potrubí je 28mm (odpovídá vnějšímu průměru 32mm novodurového odpadního potrubí) - pro čerpadlo SANICUBIC® 50mm.
• Minimální vnější průměr horizontálního potrubí je 40mm (zvětšit průměr potrubí na 40mm je třeba nejdále po 10ti metrech od začátku horizontálního potrubí) - pro čerpadlo SANICUBIC® 50mm.
• Potrubí nesmí po celé své délce nikde zmenšovat svůj vnitřní průměr.

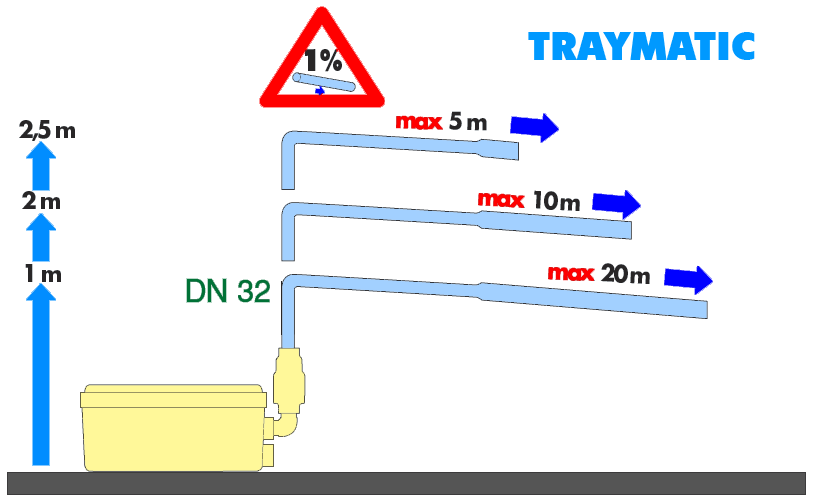

• Délka potrubí - nákres vztahu vertikální a horizontální čerpací vzdálenosti:
•
   SANIBROY®Silence
   SANITOP®Silence
   SANIPRO®Silence
   SANIPACK®
   SANIPACK® PLUS
   SANIPLUS®Silence
   SANIDOUCHE®
   SANISHOWER®
   SANIVITE®Silence
   SANISPEED®Silence
   SANICOMPACT®43
   SANICOMPACT®43 ECO+
   SANICOMPACT®43 WO
   SANICOMPACT®PRO
   SANICOMPACT®PRO WO
   SANICOMPACT® PLUS
   SANICOMPACT® STAR
   SANIWALL® PRO
   SANIBEST®
   SANIBEST® PRO
   SANICOM®
   SANICOM® 2
   SANICUBIC®
   SANICUBIC® CLASSIC
   SANICUBIC PRO®
   SANICUBIC® 1
   SANICONDENS®
   SANICONDENS® Best
   SANICONDENS® Mini
   SANICONDENS® CLIM Deco
   SANICONDENS® CLIM Pack
   SANICONDENS® CLIM Mini
   TRAYMATIC® INT
   TRAYMATIC® Extern
   SANIACCESS® 1
   SANIACCESS® 2
   SANIACCESS® 3
   SANIACCESS® Pump

Použité materiály a prvky
• Výtlačné odpadní potrubí od čerpadla instalujte z tlakového odpadního potrubí. Odpadní potrubí je nutno zhotovit z hladkostěnných trubek, určených k odvádění odpadních vod, nepodléhajících korozi jejichž technologie spojování nezpůsobuje zeslabování vnitřního průměru nebo vznik ostrých hran na vnitřních stěnách potrubí (tyto aspekty splňuje tlakové lepené plastové odpadní potrubí, měděné nebo novodurové potrubí - naprosto nevhodné je např. gravitační netlakové odpadní potrubí s rozpojitelnými gumovými spoji, ocelové nebo plastové svařované potrubí pro rozvod pitné vody!).
• K napojení čerpadla na potrubí musí být použito originálních propojovacích prvků (propojovací prvky jsou součástí dodávky nového čerpadla).
• Mezi čerpadlem a vertikálním potrubím musí být osazen vypouštěcí ventil.
• Je možné použít pouze zařizovací předměty uvedené v návodu na čerpadlo (seznam zařizovacích předmětů pro daný typ čerpadla je uvedený v sekci čerpadla).

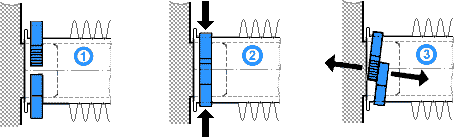

Manipulace s herbie sponami:
• Předpokladem úspěchu je použít sponu správného průměru.
• Sponu je třeba nasadit na konec gumové manžety, ke stěně čerpadla (1).
• Vhodnými kleštěmi sponu stiskem stlačit, až je pevně fixována ve své pozici (2).
• Demontáž lze uskutečnit jedině vysunutím konců do stran pomocí kleští nebo šroubováku (3).

Více informací o jednotlivých čerpadlech naleznete v návodu na sanitární čerpadlo:
